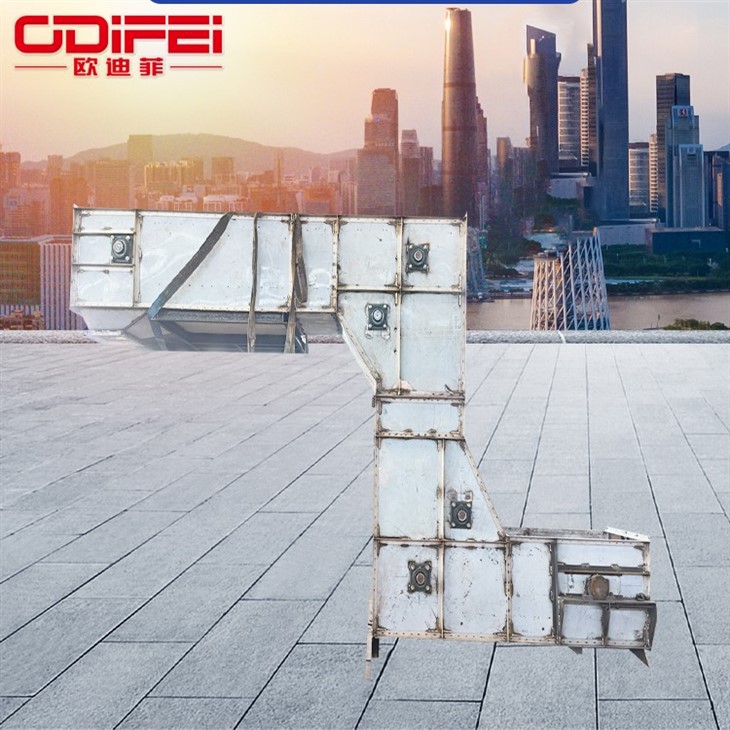

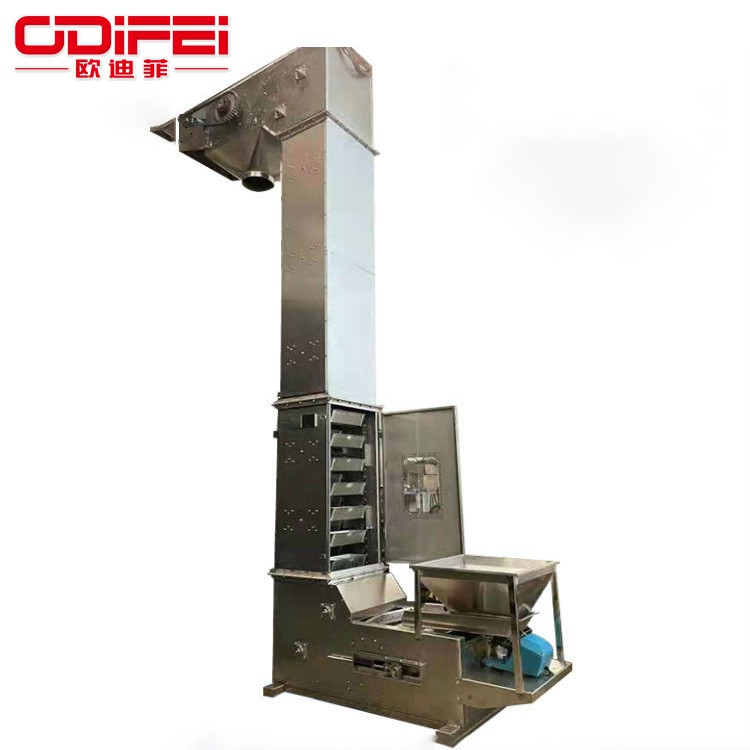

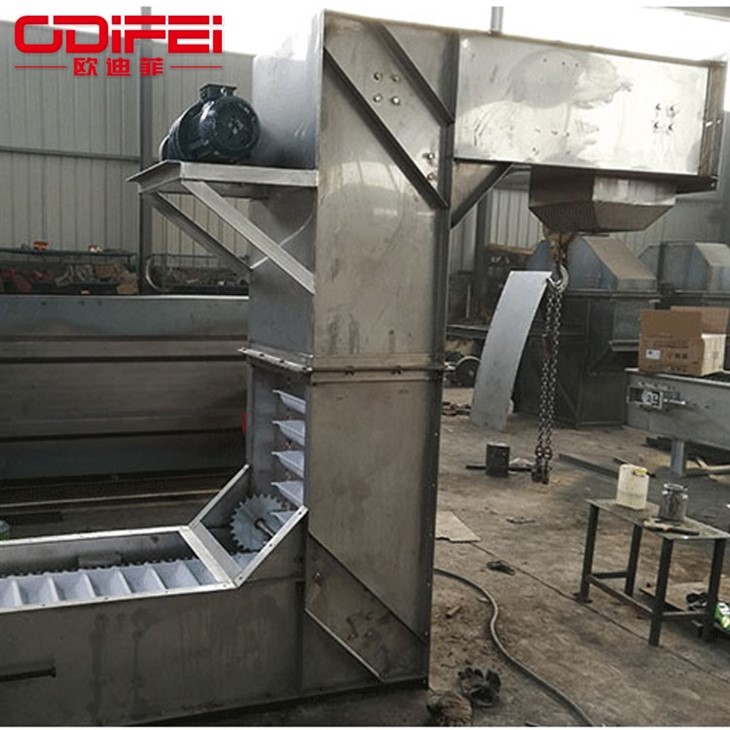

C-kalite Hopper Elevator





C-tip asansè se yon kalite asansè bokit, ki ka konbine orizontal-vètikal-transmèt orizontal. Li kapab yon sèl -pwen oswa milti-pwen manje, epi li ka transpòte divès kalite materyèl poud ak materyèl granulaire atravè aparèy dechaje a pou konplete yon sèl -pwen oswa milti-pwen dechaje, ki pi apwopriye pou transpòte materyèl ki pa-vikouz. Li gen karakteristik ti anprint, yon machin pou transmèt ak leve, bon pèfòmans sele epi pa gen okenn domaj nan materyèl. Materyèl Hopper asansè bokit C-kalite gen ladan Hopper plastik modifye, Hopper asye kabòn, ak Hopper asye pur. Levage kalite C-sa a adopte koneksyon bride ekstèn, ki solid ak solid, epi yo ka Customized pou plis long, super wo, pò manje miltip, ak pò dechaj miltip. Hopper a fèt ak ABS, asye kabòn, ak asye pur. Kò bwat la fèt ak plak epè asye pur, ak piyon chèn nan gwo faktori regilye a se yon gwo -devwa C-tip anvwaye.





1. lajè ran de pwomosyon. Asansè bokit gen mwens kondisyon sou kalite, karakteristik ak boul materyèl yo. Li ka pa sèlman leve materyèl poud, granulaire ak blòk, men tou, leve materyèl ak abrazivite segondè. Materyèl ak tanperati mwens pase oswa egal a 250 degre.

2. Gwo kapasite transmèt. Seri sa a nan asansè bokit gen plis pase espesifikasyon Z15-Z800. Ranje a leve se 10-800m3 / h.

3. Konsomasyon enèji kondwi ki ba. Sa a ki kalite asansè adopte manje aflu, gravite -pwovoke egzeyat, ak adopte pes ranje gwo-transpò Hopper kapasite, ak vitès mwayen chèn ak gwo kapasite leve. Lè materyèl la leve, prèske pa gen okenn fenomèn retounen materyèl, kidonk konsomasyon enèji kondwi a ba, ak kalkil teyorik pouvwa a arbr se 25% -35% pi ba pase sa ki anvwaye chèn lan.

4. Long sèvis lavi. Manje asansè a adopte kalite flo a, epi gen ti ekstrizyon ak kolizyon ant materyèl yo. Desen an nan machin sa a asire ke materyèl la pa pral retire pandan manje, leve ak dechaje, ki diminye mete ak chire. Chèn transporteur adopte chèn-tip segondè-fòs mete-chèn ki reziste pwolonje lavi sèvis chèn lan ak bokit chèn lan. Dapre pratik alontèm -pwodwi menm jan an nan kay ak aletranje, yo montre lavi sèvis chèn transporteur a.

5. Wotè a leve wo. Vitès chèn nan seri sa a nan anvwaye se mwayen, operasyon an se ki estab, epi yo itilize kalite chèn segondè -fòs mete-chèn ki reziste.

Se konsa, yon wotè leve segondè (jiska 40-50m) ka reyalize.

6. Bon pèfòmans sele ak mwens polisyon nan anviwònman an.

7. Bon operasyon fyab. Prensip la konsepsyon avanse asire fyab nan operasyon an antye machin.

8. Fasil yo opere epi kenbe, ak kèk pati mete.

9. Gwosè mekanik la piti. Konpare ak lòt anvwaye ki gen menm kapasite leve, gwosè mekanik sa a se pi piti.

10. Segondè presizyon estriktirèl. Aman an ki plwaye ak soude, aman an gen bon frigidité ak yon bèl aparans.





Hopper:Yo nan lòd yo satisfè bezwen yo nan kliyan yo, gen divès kalite materyèl tankou nilon, ABS, PP, Nerjaveèi asye 304, Nerjaveèi asye 316L, Nerjaveèi asye 310, asye kabòn, elatriye.

chèn:Sèvi ak domestik mak pi popilè chèn, bokit rotary transporteur mekanik chèn transporteur nou an adopte gwo anplasman pwòp tèt ou -lubrifyan chèn transporteur roulo. Se poutèt sa, pèt friksyon chèn nan itilize redwi, lavi sèvis chèn lan pwolonje, epi pri antretyen ak ranplasman redwi.

Chasi:Machin an antye ka fèt an asye kabòn frèt plak elektwostatik flite oswa estrikti asye pur

Kalite transmèt:Rotary bokit transporteur transpòte materyèl nan yon kò fèmen, ak transpòte materyèl nan yon Hopper sispann sou yon chèn. Konsepsyon modilè a ka reyalize yon pakèt konfigirasyon epi yo ka konbine orizontal, vètikal ak orizontal. Z-tip, C-tip, E{-kalite, L{-tip, R-kalite kapab tou milti-pwen manje, milti-pwen dechaje, machin nan antye konplètman sele, pa gen okenn polisyon, pa gen okenn flit, pwòp ak pwòp, ak fleksib, yo ka itilize nan yon ti espas orizontal. machin fasil pou enstale ak modifye.





Modèl/ paramèt			CHZD-3	CHZD-6	CHZD-10	CHZD-15	CHZD-20	CHZD-25	CHZD-30	CHZD-35
Volim livrezon	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
Hopper	Dou Rong	L	3	6	10	15	20	25	30	35
	lajè bokit	mm	370	470	870	500	560	690	815	940
	Distans bokit	mm	228.6			330
Chèn	anplasman	mm	38.1			66
	Kantite ba		2
	Chaj pou kraze chèn sèl (kN) (minimòm)		37.6			90
Piyon	kantite dan	-	26			22
	Dyamèt anplasman	mm	316.09			463.76
Hopper kouri vitès		m/s	Mwens pase oswa egal a 0.3				Mwens pase oswa egal a 0.25
Kondwi vitès arbr		r/min	Mwens pase oswa egal a 0.3
wotè maksimòm leve		m	Mwens pase oswa egal a 45
Distans maksimòm orizontal transmèt		m	Mwens pase oswa egal a 100
pouvwa total		kW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30



Nòt:

1. Volim bokit la nan tablo a se volim bokit kalkile a, epi volim transmèt la kalkile dapre faktè ranpli 0.6.

2. Hopper: manje klas ABS Hopper / Hopper asye pur / Hopper asye kabòn





Enstalasyon bò gòch -: Fè fas a pò a manje, pouvwa a nan inite kondwi a se sou bò gòch nan bwat la.

Dwat-monte: Fè fas a pò a manje, pouvwa a nan inite kondwi a se sou bò dwat la nan bwat la.

Aparèy anwo - ekipe ak piyon anwo, arbr prensipal ak pò egzeyat.

Seksyon presegondè - Seksyon presegondè a gen ladann: seksyon presegondè premye seksyon, seksyon presegondè estanda a, seksyon presegondè a ak pòt enspeksyon, ak seksyon presegondè ki pa-estanda.

Pi ba aparèy - enstale ak piyon pi ba, arbr ke ak aparèy tansyon, elatriye (switch nivo materyèl, itilizatè switch vitès -defini).





Aparèy sa a ka itilize nan yon gran varyete anviwònman ki mande pou manyen dou. Z-tip manje, C-tip manje, Z-C melanje manje ak plizyè-pwen manje, milti-pwen dechaje ak lòt okazyon. Kounye a, li se sitou itilize pou manje a nan peze ak anbalaj machin, manje a ak re-seleksyon nan machin klasman koulè, twa -dimansyon sikilasyon chaj ak dechaje nan liy pwodiksyon otomatik yo, ak manje nan milti-pwen nan sistèm otomatik peze ak par.











Apwopriye pou endistri manje bèt kay, endistri manje gonfle, endistri manje, endistri sirèt, endistri fwi sèk ak fre, endistri pwodui kosmetik, endistri manje sante, endistri pwosesis fini grenn jaden, endistri manifakti métallurgique, endistri chimik ak pharmaceutique, endistri pyès ki nan konpitè ak materyèl elektrik, endistri militè ak sou sa.



Leve materyèl nan asansè Hopper kalite C-

Endistri manje: biskwit, gummies, gimov, ti pen vapè, krèp, sans poul, bato pòmdetè, nouy diri, boulèt, pistach, grenn melon, pistache, diri, elatriye.

Endistri chimik: granules plastik, kabòn aktive, préservatifs, aditif, angrè, elatriye.

Endistri famasetik: kapsil, tablèt, grenn, elatriye.

Endistri pyès ki nan konpitè: vis, nwa, ekipman metal, elatriye.







1) Enspektè a ta dwe abitye ak paramèt pèfòmans ekipman anvwaye an.

2) Preparasyon anvan plizyè-pwen dechaje feeder la.

1. Tcheke si switch transfè sou-sou sit la vire sou "kontwòl a distans" (sou-kòmansman ak sispann sou sit la ta dwe vire nan "kontwòl bò machin").

2. Konfime ke pa gen dlo, fè ak lòt bagay divès nan leve bokit la, epi sele pòt twou egou a.

3. Tcheke si kondisyon wilaj chak pati lubrifyan an bon, epi si nivo lwil oliv redukteur a nòmal.

4. Konfime si tansyon an nan chèn nan leve (adezif) apwopriye.

5. Tcheke si kouvèti pwoteksyon chak pati an bon kondisyon.

6. Tcheke si redukteur a, kouple idwolik ak chak kote yo pote transmisyon yo kout nan lwil oliv epi si lwil oliv la deteryore. Deteryorasyon an ta dwe ranplir oswa ranplase nan tan.

7. Tcheke si aparèy backstop la an bon kondisyon epi si aparèy wotasyon dousman an debloke.

8. Lubrification nan endistriyèl sèl asye pur tipper Z-ki gen fòm feeder esansyèl. Oswa nou ta dwe di sa a, wilaj la nan nenpòt machin se esansyèl, men sistèm nan wilaj nan chak machin diferan. Konsènan lubrification nan ekipman, li nesesè konnen ke viskozite nan lwil la lubrifyan se yon mezi nan difikilte pou lwil la lubrifyan ap koule tankou dlo. endèks.

3) Kòmanse nan palan an

1. Anvan w kòmanse, notifye elektrisyen an pou tcheke si switch yo, disjoncteurs vòltaj ki ba -, kontakè AC ak relè tèmik nan kabinè a switch elektrik nan anvwaye yo dwe louvri yo nan bon kondisyon travay; an menm tan an, fè atansyon pa debloke nan volonte.

2. Anvan ou kòmanse dechaje multi-pwen Customized, klòch la dwe alame pou asire ke ekipman an kòmanse.

3. Jog aparèy trennen dousman pou tcheke si direksyon li kòrèk.

4. Kòmanse aparèy trennen dousman, epi tcheke si chèn anvwaye (ki gen ladan chèn plak, chèn, elatriye) ak senti devye nan ekspozisyon devyasyon an. Si gen devyasyon, ajiste aparèy tansyon an pou senti a ak chèn yo nan pozisyon nan mitan, ak Lè sa a, fèmen aparèy la tension apre ajisteman.

5. Peze bouton motè prensipal la pou obsève si direksyon an kòrèk.

6. Kòmanse motè prensipal la epi obsève operasyon Z-tip asansè a pou plizyè -pwen manje sèl endistriyèl. Operatè sou-sou sit la ka kite switch kontwòl sou-sou sit la apre li fin konfime ke anlè a kòmanse nòmalman.





1. senti Hopper a glise.

Ajiste volan an nan liy lan ak sere boulon senti Hopper la.

2. kote yo pote a pousyè tè ak mal wile.

Netwaye BEARINGS yo epi ajoute nouvo grès.

3. Senti transmisyon an glise oswa tonbe, oswa aparèy transmisyon an echwe.

Sere senti kondwi a pou elimine fay aparèy transmisyon an.

4. Vis Hopper a ki lach oswa tonbe, ak Hopper a deplase oswa tonbe. Sispann pou enspeksyon, sere boulon vis Hopper yo, epi ajiste pozisyon Hopper la.





1. Granulaire Z-tip asansè bokit la jere pa yon moun espesyal, epi switch pouvwa a regilyèman tcheke.

2. Yo nan lòd yo amelyore sekirite nan itilize, anvwaye a bezwen enstale yon limiteur anvwaye ak yon limiteur vwayaj. Kite pouli a leve nan distans ki soti nan bobin la.

3. 300mm ka fè anvwaye a kanpe otomatikman, epi li kapab tou fè esè leve.

3. Leve a ta dwe gen yon siy chaj, epi pwa a pa ta dwe twò chaje lè leve ak bese.

4. Apre anvwaye a kòmanse voye elektrisite, tcheke kondisyon travay yo nan limiter anvwaye a, limiteur vwayaj la ak switch interlock yo nan lòd yo wè si yo nòmal.

5. Anvan leve oswa aterisaj, machin nan ka kondwi sèlman apre klòch la sonnen.

6. la endistriyèl pellet alimentation transporteur pa gen dwa pou pote moun monte desann.

7. Apre travay la fini, plak pandye patikil C-tip Hopper asansè a ta dwe tonbe atè, Lè sa a, koupe ekipman pou pouvwa a, epi fèmen pòt pwoteksyon anwo ak pi ba yo.

8. Toujou kenbe anviwònman an ki antoure nan patikil C-tip asansè Hopper ijyenik.





Non pati lubrifyan	Lubrifyan materyèl	Sik lubrification	Metòd lubrification
Portant	Grès ki reziste dlo	200 èdtan	ak yon lubrifyan
Backstop	Grès ki reziste dlo	50 èdtan	ak yon lubrifyan
Boulon tansyon	Grès ki reziste dlo	500 èdtan	fwoti
Vitès Larsen	Dapre spesifikasyon nan redukteur a ekipe	6 mwa	vide
Motè elektrik	Grès ki reziste dlo	6 mwa	vide





Sèvis Pre-Vann:

• Gid kliyan yo chwazi modèl ekipman apwopriye a.
• Voye pèsonèl jeni ak teknik nan sit pwodiksyon an nan tan pou planifye sit la pou kliyan, konsepsyon pwosesis rezonab ak solisyon.
• Nou ka desine ak fabrike pwodwi selon bezwen espesyal kliyan yo pou satisfè bezwen diferan envestisè yo



Sèvis Vann:

• Enspeksyon strik nan pwodwi anvan ou kite faktori a
• Bato dapre kontra



Apre{0}}sèvis vann:

• Peryòd garanti prensipal la nan ekipman an vann pa konpayi nou an se yon ane (eksepte pou echèk la oswa domaj ki te koze pa faktè imen, faktè gaz oswa fenomèn natirèl irézistibl, ak pati vilnerab yo pa kouvri pa garanti a: enjektè gaz, tèt ponp, je fotosensib, elatriye).
• Si echèk ekipman an te koze pa faktè imen, pri a pral chaje dapre pri faktori a.
• Apre ou fin resevwa avi garanti a, reponn nan 2 èdtan. 24 èdtan konsèy teknik pou rezoud pwoblèm.







Zhengzhou Odifei machin Ekipman co, Ltd te konsantre sou transmèt ekipman pou 17 ane. Biznis prensipal li se: espiral Vibration vètikal asansè, slat feeder, chèn plak CONVEYOR, slat CONVEYOR, ratwa CONVEYOR, gwo ang CONVEYOR senti, vis CONVEYOR CONVEYOR, CONVEYOR bokit chèn, TD senti asansè bokit, TH bag chèn bokit asansè, NE bokit asansè asansè, ak lòt asansè bokit plen NSE. TD75 CONVEYOR senti (oswa CONVEYOR senti), CONVEYOR mobil, CONVEYOR senti ak gwo zo kòt ang enklinezon; vis CONVEYOR, CONVEYOR vis shaftless; limyè, mwayen ak lou plak chèn transporteur; chèn bokit CONVEYOR machin, SCD Trough clinker CONVEYOR; orizontal doub mixer arbr; limyè, mwayen ak lou plak manje; GZG motè Vibration feeder; ekran trommel, ekran trommel shaftless;

An 2010, ekip R&D konpayi nou an te antre nan endistri resiklaj resous yo, ak siksesif devlope domestik tretman fatra kal transporteurs, depistaj fatra domestik ak klasman ekran trommel shaftless, konstriksyon fatra slat feeders, ak elektrik founo founo kal bouyon transporteurs, ki pa sèlman kreye.

Zhengzhou Odifei machin ekipman co, Ltd te kontinyèlman te pote soti nan inovasyon teknolojik nan Lespri Bondye a nan ekselans, e li te devlope plizyè nouvo pwodwi pratik. Pwodwi a avanse nan konsepsyon, amann nan pwodiksyon, serye nan pèfòmans, gen nivo avanse entènasyonal, vann byen nan kay ak aletranje, ak vize yo dwe lidè endistri a!





K: asansè bokit yo konpoze de kèk eleman

A: Hopper: fiks sou kasèt la (oswa chèn traction), gen twa kalite

Bokit fon - apwopriye pou materyèl ki lach;

Bokit fon - materyèl ki gen gwo viskozite;

Bokit triyang - materyèl ki lou ak boulon

Koki: Bati-nan transmisyon ak bouchon.

Kò: Plak asye mens la soude nan yon kokiy kare, epi enstalasyon an devye.

Anba: Enstale aparèy tansyon.



K: Gen plizyè kalite asansè bokit

A: 1. Dapre fòm nan layout: li ka divize an kalite vètikal ak kalite enkline

2. Selon diferan metòd egzeyat: li ka divize an santrifujeur, gravite ak ibrid.

3. Selon diferan metòd chaje: li ka divize an kalite ègzumasyon ak kalite piki.

4. Dapre estrikti Hopper a: li ka divize an bokit fon, bokit gwo twou san fon ak bokit triyangilè.

5. Selon diferan konpozan traction: li ka divize an kasèt ak chèn asye.



K: Ki prensip k ap travay nan asansè bokit

A: Transmèt prensip k ap travay nan asansè bokit la se jan sa a: Hopper a skoup materyèl ki soti nan depo ki anba a, leve li nan tèt la ak senti CONVEYOR la ​​oswa chèn, vire desann apre contournement wou an tèt, ak asansè a bokit jete materyèl la nan aksepte nan plas la. Senti kondwi nan asansè bokit -kondwi senti a jeneralman adopte yon senti kawotchou, ki enstale sou tanbou kondwi pi ba a oswa anwo ak tanbou redireksyon anwo ak pi ba yo. Asansè bokit la -kondwi chèn jeneralman ekipe ak de chenn transmisyon paralèl, ak yon pè piyon transmisyon sou tèt oswa anba, ak yon pè piyon redireksyon sou anba a oswa sou tèt. Asansè bokit yo jeneralman ekipe ak boîtier pou anpeche pousyè vole nan asansè bokit yo.



K: Ki avantaj ak dezavantaj asansè bokit?

A: Avantaj:

1. Estrikti a senp, gwosè lateral la piti, ak espas etaj la piti.

2. Wotè a leve se gwo, kapasite nan transmèt se yon bon bagay, kò a se konplètman fèmen, ak polisyon nan anviwònman an piti.

3. Konsomasyon pouvwa ki ba.

Enpèfeksyon:

1. Li fasil pou bloke lè twò chaje, ak Hopper a fasil pou mete.

2. Li se sèlman apwopriye pou transmèt poud, granulaire ak ti ak mwayen -kago esansyèl, tankou grenn, chabon, sab, elatriye.

3. Machandiz yo pa ka transpòte nan direksyon orizontal.



K: Èske w se yon faktori oswa yon konpayi komès? Lè bati yonC-tip asansè Hopper, Ki lòt materyèl asansè bokit apwopriye pou?

A: Nou se yon faktori, ki te etabli an 2007, ki espesyalize nan fabrike anvwaye Vibration vètikal, asansè Vibration vètikal, asansè bokit, transporteurs senti, transporteurs echèl, transporteurs vis, elatriye ka itilize asansè bokit nan endistri chimik, endistri seramik, endistri manje, endistri métallurgique, elatriye.



K: Kouman sou pyès rezèv?

A: Nou toujou bay pyès rezèv nan pri pri epi ba ou yon lis pyès rezèv lè ou achte machin nan.



K: Èske w ap teste asansè Hopper tip C-avan livrezon?

A: Wi, nou pral teste chak machin ak liy pwodiksyon anvan livrezon, epi voye videyo k ap travay la ba ou. Ou kapab tou tcheke avèk nou anvan livrezon.











Chasi: Semi-chasi ki fèmen - pousyè-prèv chasi - chasi hermetik - asye pur chasi - kabòn fe flite chasi.

Hopper: Hopper asye pur - Hopper asye kabòn - Hopper plastik manje.

Kondwi: eksplozyon -redui prèv, redukteur òdinè.

Pyon: piyon asye alyaj -piyon asye pur.

Chèn: chèn asye alyaj - chèn asye pur.

Kontwòl: Manyèl kòmanse ak sispann, otomatik kòmanse ak sispann, kontwòl konvèsyon frekans.

Lòt moun: Tout machin lan se eksplozyon -prèv, bati-nan sistèm vantilasyon fòse, sistèm netwayaj otomatik Hopper, sistèm otomatik ravitaye.





1. Fòm nan materyèl la: si materyèl la se poud oswa granulaire oswa ti blòk.

2. Pwopriyete fizik materyèl la: si materyèl la gen adsorption oswa viskozite, epi si li gen dlo.

3. Pwopòsyon materyèl: Anjeneral, paramèt asansè bokit yo fèt ak kalkile pou materyèl ki gen yon gravite espesifik ki pi ba a 1.6. Si gravite espesifik materyèl yo twò gwo, yo dwe kalkile fòs traction ak fòs rupture pati transmisyon an.

4. Volim livrezon an pou chak inite tan.



Si w enteresan nan asansè Hopper tip C-, tanpri, ezite kontakte nou nan 24 èdtan!
